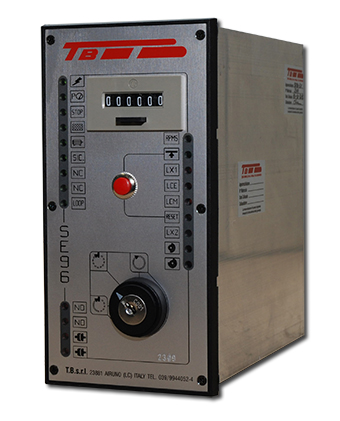

SE96 2X

APPARECCHIATURE COMANDI FRIZIONE
Le apparecchiature si interfacciano con i diversi componenti che concorrono al comando e/o che gestiscono il funzionamento in sicurezza di una pressa meccanica quali elettrovalvola doppio corpo di comando del gruppo freno-frizione, gruppo camme, dispositivo di comando a due mani, barriere ottiche di protezione, microinterruttori di asservimento di protezioni mobili, ...
RIFERIMENTI NORMATIVI
L´apparecchiatura è un componente a se stante immesso separatamente in commercio e come tale rientra nel campo di applicazione delle direttive:

• 73/23/CEE e successivi emendamenti (direttiva bassa tensione);
• 89/336/CEE e successivi emendamenti (direttiva compatibilità elettromagnetica).
• 89/392/CEE e successive modifiche (direttiva macchine, in qualità di componente di sicurezza)

Compattezza, robustezza semplicità di utilizzo e soprattutto affidabilità sono senza dubbio le caratteristiche identificative del prodotto TB SE96 2X

Caratteristiche:
FRONTE:
Il lato frontale dell´apparecchiatura prevede un pannello sul quale sono posizionati:

• il selettore dei modi di marcia;· un contapezzi digitale con pulsante di azzeramento;
• un pulsante di reset;
• 22 led di segnalazione (11 di colore verde, 11 di colore rosso).

1. tensione in linea
2. pressione aria
3. stop ciclo non azionato
4. protezioni attive
5. motore avviato
6. protezione stampo ok
7. NC modulo bim. chiuso
8. NC modulo bim. chiuso
9. autocontrollo interno ok
10. NA modulo bim. chiuso
11. NA modulo bim. chiuso
12. EV frizione innestata
13. EV frizione innestata
14. RPMS ok
15. arresto in alto ok
16. ausiliario ciclo
17. aux. camma extracorsa
18. aux. camma macchina
19. aux. pulsante reset
20. ausiliario ciclo continuo
21. camma macchina
22. camma extracorsa

RETRO:
Il lato posteriore dell´apparecchiatura prevede la presenza di:

• 7 morsettiere estraibili con attacchi a vite
• 3 alloggiamenti per fusibili

CARATTERISTICHE TECNICHE
